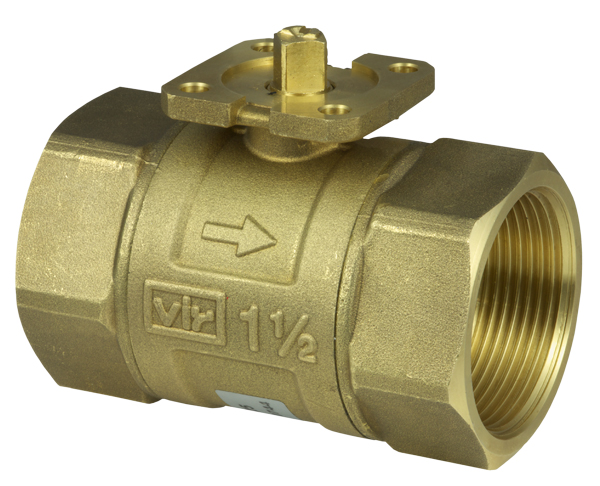

VALVOLA A SFERA A 2 VIE “VKR” CON FILETTATURA INTERNA PN 40

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 40bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Regolazione precisa e funzionamento senza trafilamenti, questa è efficienza.
Valvola a sfera a due vie utilizzata per regolazione continua, di acqua fredda, acqua calda o aria in circuiti chiusi.
Qualità dell'acqua a norma VDI 2035, si consiglia di installare filtri per impurità.
In combinazione con i servomotori 105, 115(S) e AKF 112, 113(S).

Caratteristiche tecniche:
- Pressione nominale 40 bar
- Diametro nominale da DN15 a DN50
- Caratteristica equipercentuale, integrata direttamente nella sfera
- Caratteristica lineare o quadratica, impostabile con servomotore rotativo SUT
- Stelo con grande superficie di scorrimento e anello di tenuta in PTFE
- Alto rapporto di regolazione 500:1
- Bassa coppia motrice mediante anello di tenuta O-R
- Valvola a sfera con filettatura interna secondo ISO 7/1 Rp o NPT
- Corpo in ottone anti-dezincificazione (DZR - Dezincification Resistant)
- Asse in ottone DZR
- Sfera in ottone DZR cromato e superficie lucida
- Tenuta asse con doppio O-ring in EPDM
- Sono disponibili come accessori filtri anti-impuritö e raccordo

Tabella tecnica : VALVOLA A SFERA A 2 VIE “VKR” CON FILETTATURA INTERNA PN 40

Tipo

Tipo

Diam. nom.

Attacco

Valore

Peso

TipoTipoDiam. nom.AttaccoValorePeso

ISO 7/1 Rp

NPT

DN

ISO 7/1 Rp

kvs

kg

ISO 7/1 RpNPTDNISO 7/1 Rpkvskg

m?/h

m?/h

VKR 015 F350-FF

VKR 015 F350-UU

15

Rp ?"

1

0,29

VKR 015 F350-FFVKR 015 F350-UU15Rp ?"10,29

VKR 015 F340-FF

VKR 015 F340-UU

15

Rp ?"

1,6

0,29

VKR 015 F340-FFVKR 015 F340-UU15Rp ?"1,60,29

VKR 015 F330-FF

VKR 015 F330-UU

15

Rp ?"

2,5

0,29

VKR 015 F330-FFVKR 015 F330-UU15Rp ?"2,50,29

VKR 015 F320-FF

VKR 015 F320-UU

15

Rp ?"

4

0,29

VKR 015 F320-FFVKR 015 F320-UU15Rp ?"40,29

VKR 015 F310-FF

VKR 015 F310-UU

15

Rp ?"

6,3

0,29

VKR 015 F310-FFVKR 015 F310-UU15Rp ?"6,30,29

VKR 015 F300-FF

VKR 015 F300-UU

15

Rp ?"

10

0,29

VKR 015 F300-FFVKR 015 F300-UU15Rp ?"100,29

VKR 020 F320-FF

VKR 020 F320-UU

20

Rp ?"

4

0,32

VKR 020 F320-FFVKR 020 F320-UU20Rp ?"40,32

VKR 020 F310-FF

VKR 020 F310-UU

20

Rp ?"

6,3

0,32

VKR 020 F310-FFVKR 020 F310-UU20Rp ?"6,30,32

VKR 020 F300-FF

VKR 020 F300-UU

20

Rp ?"

10

0,32

VKR 020 F300-FFVKR 020 F300-UU20Rp ?"100,32

VKR 025 F320-FF

VKR 025 F320-UU

25

Rp 1"

6,3

0,49

VKR 025 F320-FFVKR 025 F320-UU25Rp 1"6,30,49

VKR 025 F310-FF

VKR 025 F310-UU

25

Rp 1"

10

0,49

VKR 025 F310-FFVKR 025 F310-UU25Rp 1"100,49

VKR 025 F300-FF

VKR 025 F300-UU

25

Rp 1"

16

0,49

VKR 025 F300-FFVKR 025 F300-UU25Rp 1"160,49

VKR 032 F320-FF

VKR 032 F320-UU

32

Rp 1?"

10

0,73

VKR 032 F320-FFVKR 032 F320-UU32Rp 1?"100,73

VKR 032 F310-FF

VKR 032 F310-UU

32

Rp 1?"

16

0,73

VKR 032 F310-FFVKR 032 F310-UU32Rp 1?"160,73

VKR 032 F300-FF

VKR 032 F300-UU

32

Rp 1?"

25

0,73

VKR 032 F300-FFVKR 032 F300-UU32Rp 1?"250,73

VKR 040 F320-FF

VKR 040 F320-UU

40

Rp 1?"

16

1,10

VKR 040 F320-FFVKR 040 F320-UU40Rp 1?"161,10

VKR 040 F310-FF

VKR 040 F310-UU

40

Rp 1?"

25

1,10

VKR 040 F310-FFVKR 040 F310-UU40Rp 1?"251,10

VKR 040 F300-FF

VKR 040 F300-UU

40

Rp 1?"

40

1,10

VKR 040 F300-FFVKR 040 F300-UU40Rp 1?"401,10

VKR 050 F320-FF

VKR 050 F320-UU

50

Rp 2"

25

1,76

VKR 050 F320-FFVKR 050 F320-UU50Rp 2"251,76

VKR 050 F310-FF

VKR 050 F310-UU

50

Rp 2"

40

1,76

VKR 050 F310-FFVKR 050 F310-UU50Rp 2"401,76

VKR 050 F300-FF

VKR 050 F300-UU

50

Rp 2"

63

1,76

VKR 050 F300-FFVKR 050 F300-UU50Rp 2"631,76
TipoTipoDiam. nom.AttaccoValorePeso
ISO 7/1 RpNPTDNISO 7/1 Rpkvskg
m?/h
VKR 015 F350-FFVKR 015 F350-UU15Rp ?"10,29
VKR 015 F340-FFVKR 015 F340-UU15Rp ?"1,60,29
VKR 015 F330-FFVKR 015 F330-UU15Rp ?"2,50,29
VKR 015 F320-FFVKR 015 F320-UU15Rp ?"40,29
VKR 015 F310-FFVKR 015 F310-UU15Rp ?"6,30,29
VKR 015 F300-FFVKR 015 F300-UU15Rp ?"100,29
VKR 020 F320-FFVKR 020 F320-UU20Rp ?"40,32
VKR 020 F310-FFVKR 020 F310-UU20Rp ?"6,30,32
VKR 020 F300-FFVKR 020 F300-UU20Rp ?"100,32
VKR 025 F320-FFVKR 025 F320-UU25Rp 1"6,30,49
VKR 025 F310-FFVKR 025 F310-UU25Rp 1"100,49
VKR 025 F300-FFVKR 025 F300-UU25Rp 1"160,49
VKR 032 F320-FFVKR 032 F320-UU32Rp 1?"100,73
VKR 032 F310-FFVKR 032 F310-UU32Rp 1?"160,73
VKR 032 F300-FFVKR 032 F300-UU32Rp 1?"250,73
VKR 040 F320-FFVKR 040 F320-UU40Rp 1?"161,10
VKR 040 F310-FFVKR 040 F310-UU40Rp 1?"251,10
VKR 040 F300-FFVKR 040 F300-UU40Rp 1?"401,10
VKR 050 F320-FFVKR 050 F320-UU50Rp 2"251,76
VKR 050 F310-FFVKR 050 F310-UU50Rp 2"401,76
VKR 050 F300-FFVKR 050 F300-UU50Rp 2"631,76
