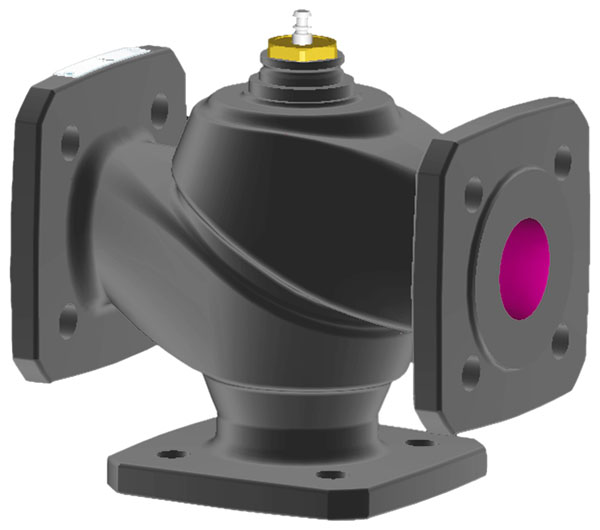

VALVOLA A 2 VIE “VUE” CON FLANGE PN 16/10

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Regolazione precisa con alta affidabilità, questo è efficienza.
Utilizzata per la regolazione continua di acqua fredda, acqua calda, aria e vapore a bassa pressione fino a 115°C
in circuiti chiusi.
Qualità dell'acqua a norma VDI 2035.
Per il montaggio con i servocomandi per valvole AVP242, AVP243 e AVP244 come organo di regolazione.

Caratteristiche tecniche:
- Pressione nominale 16 bar
- Valvola di regolazione senza grasso siliconico, nero lacca
- Diametro nominale da DN15 a DN150
- Caratteristica equipercentuale della valvola F300
- Caratteristica lineare nella valvola F200
- A stelo estratto la valvola è chiusa
- Chiusura in contropressione da DN15 a DN150 o con la pressione da DN15 a DN50
- Valvola con attacco flangiato a norma EN 1092-2, segmento di tenuta forma B, per PN16 e PN10
- Corpo e sede della valvola in ghisa grigia
- Stelo in acciaio inossidabile
- Otturatore con diametro nominale da DN15 a DN50 in ottone con guarnizione in PTFE rinforzata con fibra di vetro
- Otturatore con diametro nominale da DN65 a DN150 in ottone, a tenuta metallica
- Premistoppa in ottone con anello raschiaolio e doppio O-Ring in EPDM

Tabella tecnica : VALVOLA A 2 VIE “VUE” CON FLANGE PN 16/10

Tipo

Diametro nominale

Attacco

Valore kvs

Peso

TipoDiametro nominaleAttaccoValore kvsPeso

DN

m?/h

kg

DNm?/hkg

VUE 015 F350

15

PN 16/10

0,4

3,2

VUE 015 F35015PN 16/100,43,2

VUE 015 F340

15

PN 16/10

0,63

3,2

VUE 015 F34015PN 16/100,633,2

VUE 015 F330

15

PN 16/10

1,0

3,2

VUE 015 F33015PN 16/101,03,2

VUE 015 F320

15

PN 16/10

1,6

3,2

VUE 015 F32015PN 16/101,63,2

VUE 015 F310

15

PN 16/10

2,5

3,2

VUE 015 F31015PN 16/102,53,2

VUE 015 F300

15

PN 16/10

4,0

3,2

VUE 015 F30015PN 16/104,03,2

VUE 020 F300

20

PN 16/10

6,3

4,1

VUE 020 F30020PN 16/106,34,1

VUE 025 F300

25

PN 16/10

10

4,7

VUE 025 F30025PN 16/10104,7

VUE 032 F300

32

PN 16/10

16

7,3

VUE 032 F30032PN 16/10167,3

VUE 040 F300

40

PN 16/10

22

8,6

VUE 040 F30040PN 16/10228,6

VUE 050 F300

50

PN 16/10

28

11,2

VUE 050 F30050PN 16/102811,2

VUE 050 F200

50

PN 16/10

40

11,2

VUE 050 F20050PN 16/104011,2

VUE 065 F300

65

PN 16/10

49

17,3

VUE 065 F30065PN 16/104917,3

VUE 065 F200

65

PN 16/10

63

17,3

VUE 065 F20065PN 16/106317,3

VUE 080 F300

80

PN 16/10

78

22,9

VUE 080 F30080PN 16/107822,9

VUE 080 F200

80

PN 16/10

100

22,9

VUE 080 F20080PN 16/1010022,9

VUE 100 F300

100

PN 16/10

124

33,0

VUE 100 F300100PN 16/1012433,0

VUE 100 F200

100

PN 16/10

160

33,0

VUE 100 F200100PN 16/1016033,0

VUE 125 F300

125

PN 16/10

200

48,0

VUE 125 F300125PN 16/1020048,0

VUE 125 F200

125

PN 16/10

240

48,0

VUE 125 F200125PN 16/1024048,0

VUE 150 F300

150

PN 16/10

300

68,0

VUE 150 F300150PN 16/1030068,0

VUE 150 F200

150

PN 16/10

320

68,0

VUE 150 F200150PN 16/1032068,0
TipoDiametro nominaleAttaccoValore kvsPeso
DNm?/hkg
VUE 015 F35015PN 16/100,43,2
VUE 015 F34015PN 16/100,633,2
VUE 015 F33015PN 16/101,03,2
VUE 015 F32015PN 16/101,63,2
VUE 015 F31015PN 16/102,53,2
VUE 015 F30015PN 16/104,03,2
VUE 020 F30020PN 16/106,34,1
VUE 025 F30025PN 16/10104,7
VUE 032 F30032PN 16/10167,3
VUE 040 F30040PN 16/10228,6
VUE 050 F30050PN 16/102811,2
VUE 050 F20050PN 16/104011,2
VUE 065 F30065PN 16/104917,3
VUE 065 F20065PN 16/106317,3
VUE 080 F30080PN 16/107822,9
VUE 080 F20080PN 16/1010022,9
VUE 100 F300100PN 16/1012433,0
VUE 100 F200100PN 16/1016033,0
VUE 125 F300125PN 16/1020048,0
VUE 125 F200125PN 16/1024048,0
VUE 150 F300150PN 16/1030068,0
VUE 150 F200150PN 16/1032068,0
