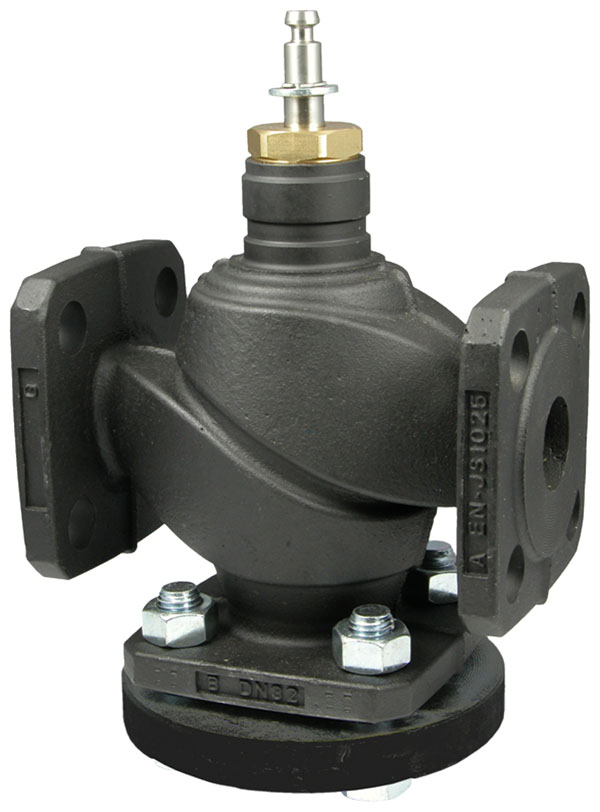

VALVOLA A 2 VIE “VUG” CON FLANGE PN 25/16

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 25bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Regolazione precisa con alta affidabilità, questo è efficienza.
Utilizzata per la regolazione continua di acqua fredda, acqua calda, aria e vapore a bassa pressione fino a 115°C
in circuiti chiusi.
Qualità dell'acqua a norma VDI 2035.
Per il montaggio come attuatore in combinazione con i servomotori AVM 234S, AVF 234S e AVN 224S.

Caratteristiche tecniche:
- Pressione nominale 25 bar da DN15 a DN150, pressione nominale 16 bar da DN15 a DN80
- Conforme alla norma per organi di regolazione DIN 32730
- Valvola di regolazione senza grasso siliconico, nero lacca
- Diametro nominale da DN15 a DN150
- Caratteristica equipercentuale, impostabile con servomotore SUT in lineare o quadratica
- A stelo estratto la valvola è chiusa
- Chiusura in contropressione o con la pressione
- Campo di temperatura fino a 240°C
- Valvola con attacco flangiato a norma EN 1092-2, segmento di tenuta forma B, impiego con controflange PN25 e PN16, a seconda del tipo
- Corpo della valvola in ghisa sferoidale
- Sede della valvola in acciaio inossidabile
- Stelo in acciaio inossidabile
- Otturatore con diametro nominale da DN15 a DN50 in acciaio inossidabile con guarnizione in PTFE rinforzata con fibra di vetro
- Otturatore con diametro nominale da DN65 a DN150 in acciaio inossidabile, a tenuta metallica
- Premistoppa in ottone con disco di PTFE a molla

Tabella tecnica : VALVOLA A 2 VIE “VUG” CON FLANGE PN 25/16

Tipo

Diametro nominale

Attacco

Valore kvs

Peso

TipoDiametro nominaleAttaccoValore kvsPeso

DN

m?/h

kg

DNm?/hkg

VUG 015 F374

15

PN 25/16

0,16

4,0

VUG 015 F37415PN 25/160,164,0

VUG 015 F364

15

PN 25/16

0,25

4,0

VUG 015 F36415PN 25/160,254,0

VUG 015 F354

15

PN 25/16

0,40

4,0

VUG 015 F35415PN 25/160,404,0

VUG 015 F344

15

PN 25/16

0,63

4,0

VUG 015 F34415PN 25/160,634,0

VUG 015 F334

15

PN 25/16

1

4,0

VUG 015 F33415PN 25/1614,0

VUG 015 F324

15

PN 25/16

1,6

4,0

VUG 015 F32415PN 25/161,64,0

VUG 015 F314

15

PN 25/16

2,5

4,0

VUG 015 F31415PN 25/162,54,0

VUG 015 F304

15

PN 25/16

4

4,0

VUG 015 F30415PN 25/1644,0

VUG 020 F304

20

PN 25/16

6,3

5,0

VUG 020 F30420PN 25/166,35,0

VUG 025 F304

25

PN 25/16

10

5,6

VUG 025 F30425PN 25/16105,6

VUG 032 F304

32

PN 25/16

16

9,1

VUG 032 F30432PN 25/16169,1

VUG 040 F304

40

PN 25/16

25

11,2

VUG 040 F30440PN 25/162511,2

VUG 050 F304

50

PN 25/16

40

13,8

VUG 050 F30450PN 25/164013,8

VUG 065 F316

65

PN 16

63

25

VUG 065 F31665PN 166325

VUG 065 F304

65

PN 25

63

25

VUG 065 F30465PN 256325

VUG 080 F304

80

PN 25/16

100

37

VUG 080 F30480PN 25/1610037

VUG 100 F304

100

PN 25

160

50

VUG 100 F304100PN 2516050

VUG 125 F304

125

PN 25

250

75

VUG 125 F304125PN 2525075

VUG 150 F304

150

PN 25

340

100

VUG 150 F304150PN 25340100
TipoDiametro nominaleAttaccoValore kvsPeso
DNm?/hkg
VUG 015 F37415PN 25/160,164,0
VUG 015 F36415PN 25/160,254,0
VUG 015 F35415PN 25/160,404,0
VUG 015 F34415PN 25/160,634,0
VUG 015 F33415PN 25/1614,0
VUG 015 F32415PN 25/161,64,0
VUG 015 F31415PN 25/162,54,0
VUG 015 F30415PN 25/1644,0
VUG 020 F30420PN 25/166,35,0
VUG 025 F30425PN 25/16105,6
VUG 032 F30432PN 25/16169,1
VUG 040 F30440PN 25/162511,2
VUG 050 F30450PN 25/164013,8
VUG 065 F31665PN 166325
VUG 065 F30465PN 256325
VUG 080 F30480PN 25/1610037
VUG 100 F304100PN 2516050
VUG 125 F304125PN 2525075
VUG 150 F304150PN 25340100
