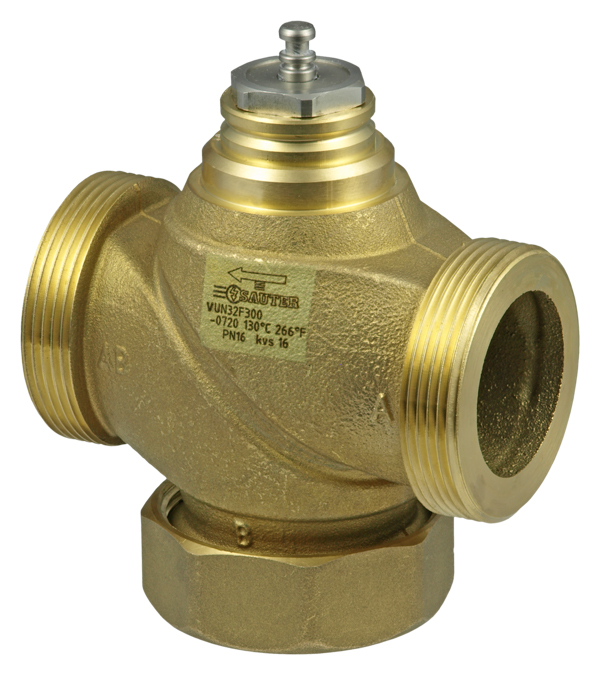

VALVOLA A 2 VIE “VUN” CON FILETTATURA ESTERNA PN 16

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Azionamento sicuro nel campo della regolazione efficiente.
Impiegata per regolazione continua di acqua fredda, acqua calda o aria in circuiti chiusi .
Qualità dell'acqua a norma VDI 2035. Come attuatore in combinazione con i servomotori AVM 105(S), 115(S), 124, 125S e AVF 124, 125S.

Caratteristiche tecniche:
- Pressione nominale 16 bar
- Diametro nominale da DN15 a DN50
- Valvola di regolazione senza grasso siliconico
- Caratteristica equipercentuale, impostabile con servomotore SUT in lineare o quadratica
- A stelo estratto la valvola è chiusa
- Chiusura in contropressione o con la pressione
- Valvola a filettatura esterna a norma DIN EN ISO 228-1
- Corpo e sede della valvola in ottone anti-dezincificazione (DZR Dezinci- fication Resistano)
- Stelo in acciaio inossidabile
- Otturatore in ottone DZR con anello di tenuta in PTFE rinforzato con fibra di vetro
- Premistoppa in ottone anti-dezincificazione con anello raschiaolio e doppio O-Ring in EPDM

Tabella tecnica : VALVOLA A 2 VIE “VUN” CON FILETTATURA ESTERNA PN 16

tipo

diam.

attacchi

kvs

peso

tipodiam.attacchikvspeso

VUN 015 F350

15

G 1B

0,4

0,82

VUN 015 F35015G 1B0,40,82

VUN 015 F340

15

G 1B

0,63

0,82

VUN 015 F34015G 1B0,630,82

VUN 015 F330

15

G 1B

1

0,82

VUN 015 F33015G 1B10,82

VUN 015 F320

15

G 1B

1,6

0,82

VUN 015 F32015G 1B1,60,82

VUN 015 F310

15

G 1B

2,5

0,82

VUN 015 F31015G 1B2,50,82

VUN 015 F300

15

G 1B

4

0,82

VUN 015 F30015G 1B40,82

VUN 020 F300

20

G 1?B

6,3

1,00

VUN 020 F30020G 1?B6,31,00

VUN 025 F300

25

G 1?B

10

1,30

VUN 025 F30025G 1?B101,30

VUN 032 F300

32

G 2B

16

1,74

VUN 032 F30032G 2B161,74

VUN 040 F300

40

G 2?B

22

2,52

VUN 040 F30040G 2?B222,52

VUN 050 F300

50

G 2?B

28

3,44

VUN 050 F30050G 2?B283,44

VUN 050 F200

50

G 2?B

40

3,44

VUN 050 F20050G 2?B403,44
tipodiam.attacchikvspeso
VUN 015 F35015G 1B0,40,82
VUN 015 F34015G 1B0,630,82
VUN 015 F33015G 1B10,82
VUN 015 F32015G 1B1,60,82
VUN 015 F31015G 1B2,50,82
VUN 015 F30015G 1B40,82
VUN 020 F30020G 1?B6,31,00
VUN 025 F30025G 1?B101,30
VUN 032 F30032G 2B161,74
VUN 040 F30040G 2?B222,52
VUN 050 F30050G 2?B283,44
VUN 050 F20050G 2?B403,44
