Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

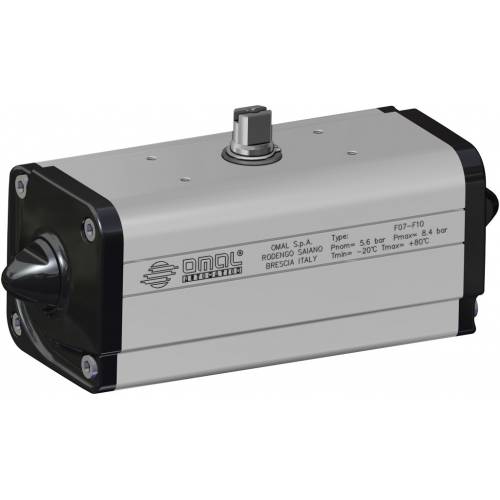

Descrizione

Caratteristiche tecniche:
- Coppia da 8 Nm a 8000 Nm
- Flangia d’attacco EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
- Conforme alla EN 15714-3
- Angolo di rotazione di 92° (-1°, +91°)

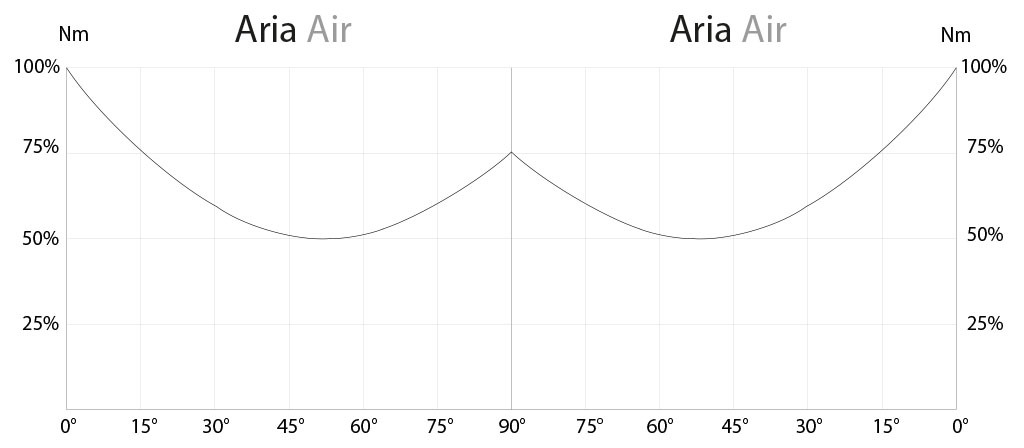

- Momento torcente direttamente proporzionale alla pressione di alimentazione
- Versione ATEX in conformità alla direttiva 2014/34/UE.; per la versione ATEX aggiungere YX alla fine del codice

Condizioni di esercizio:
- Temperatura da 0°C a +80°C; da -20°C a +80°C in presenza di aria secca (per le versioni speciali alta temperatura: -20°C +150°C; bassa temperatura: -50°C +60°C)
- Pressione nominale di 5,6 bar; massima di eserciziodi 8,4 bar (7 bar per DA8000)
- Fluido di alimentazione aria compressa filtrata secca non necessariamente lubrificata

In caso di lubrificazione usare olio non detergente o compatibile con NBR.
In ciascun attuatore la cifra che segue la sigla DA corrisponde al valore della coppia di spunto in Nm alla pressione di 5,6 bar.
