Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Descrizione

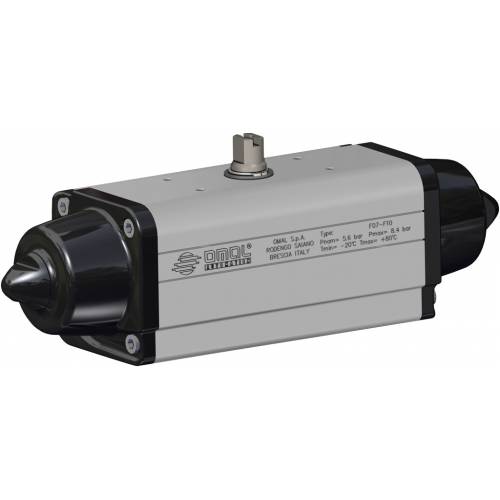

Caratteristiche tecniche:
- Coppia da 15 Nm a 4000 Nm
- Flangia d’attacco EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
- Conforme alla EN 15714-3
- Angolo di rotazione di 92° (-1°, +91°)

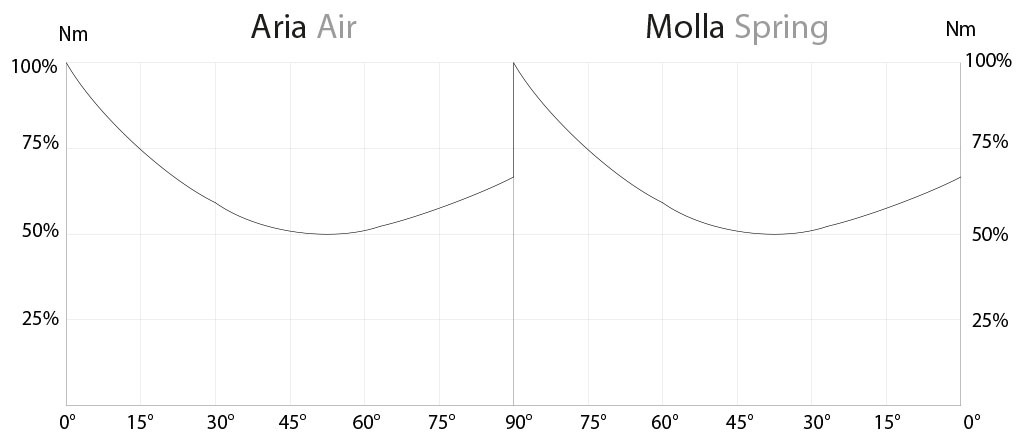

- Il momento torcente di ritorno dipende solo dall’azione della molla ed è indipendente dalla pressione di alimentazione.

Condizioni di esercizio:
- Temperatura da 0°C a +80°C; da -20°C a +80°C in presenza di aria secca (per le versioni speciali: alta temperatura: -20°C +150°C; bassa temperatura: -50°C +60°C)
- Pressione nominale di 5,6 bar; massima di esercizio 8,4 bar
- Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata

In caso di lubrificazione usare olio non detergente o compatibile con NBR.
Sono disponibili 4 differenti tarature per la molla; vedi tabella.
La chiusura automatica per mezzo delle molle avviene in senso orario.
In ciascun attuatore la cifra che segue la sigla SR corrisponde al valore della coppia di spunto in Nm alla pressione di 5,6 bar.
Versione ATEX in conformità alla direttiva 2014/34/UE.
Per la versione ATEX aggiungere YX alla fine del codice.
