Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Filettato
Documentazione
Scheda tecnicaDescrizione
GUARNIZIONI TENUTA STANDARD – ISO 228 F

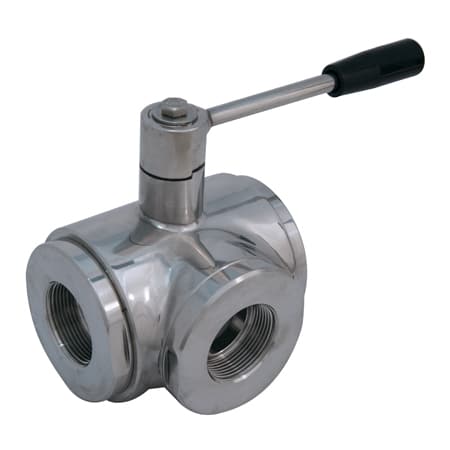

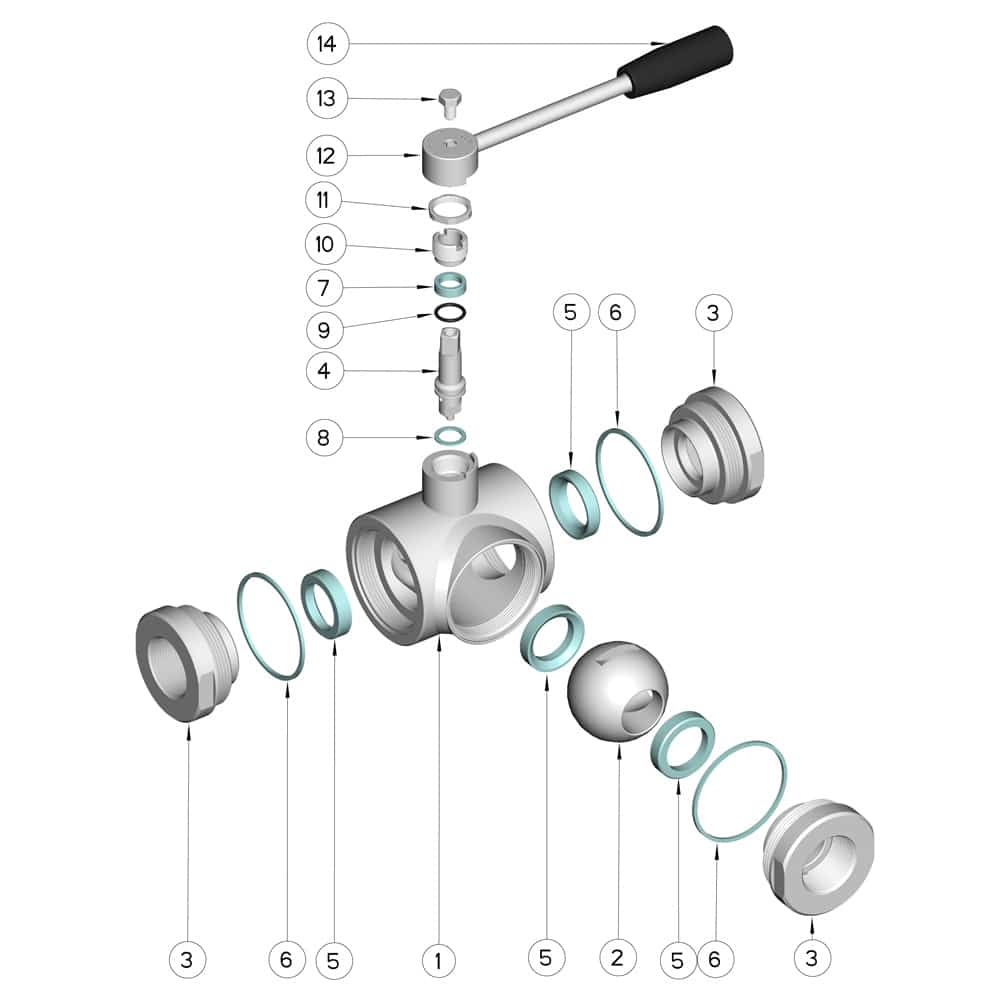

Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

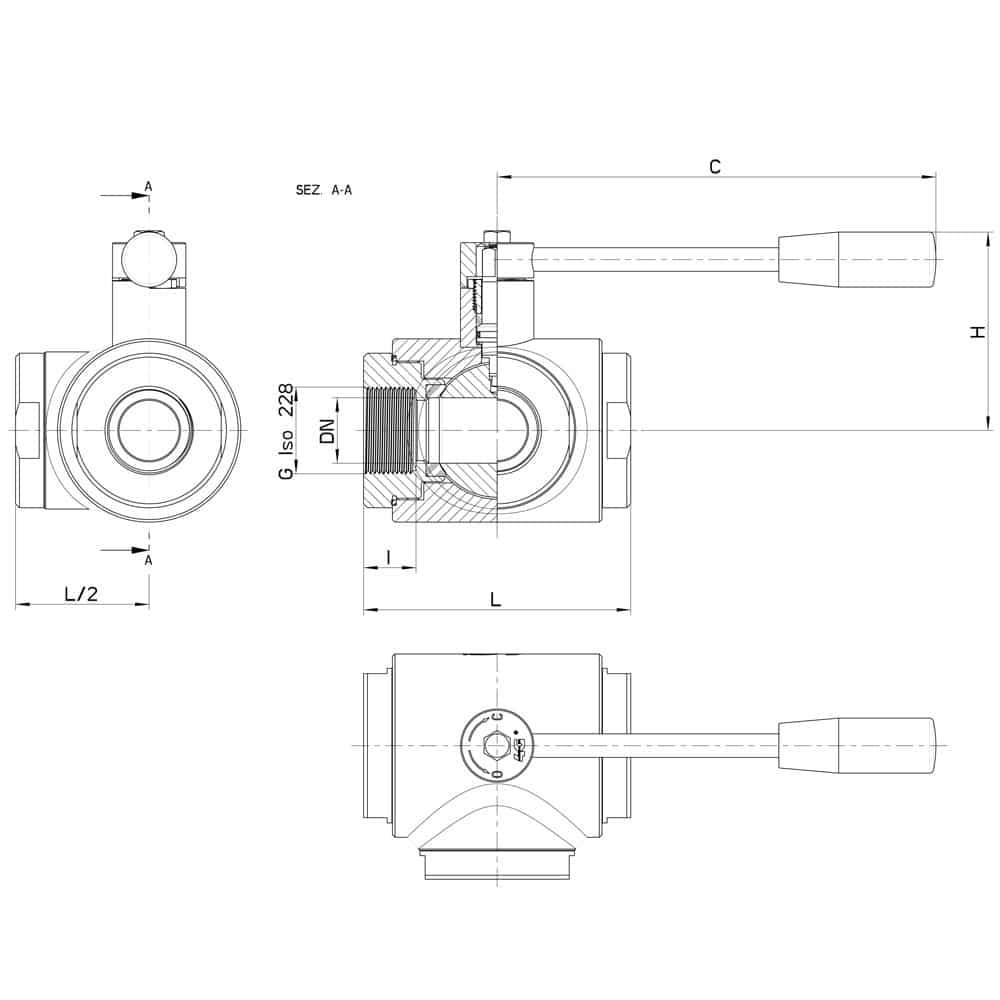

Tabella tecnica : VALVOLA A SFERA A TRE VIE L
|
G |
DN |
L |
I |
C |
H |
PN |
Kg |
|
1/4″ |
12 |
72 |
16 |
110 |
60 |
100 |
0,94 |
|
3/8″ |
12 |
72 |
16 |
110 |
60 |
100 |
0,93 |
|
1/2″ |
15 |
82 |
18 |
110 |
65 |
100 |
1,22 |
|
3/4″ |
20 |
92 |
19 |
160 |
70 |
100 |
1,90 |
|
1″ |
25 |
102 |
20 |
160 |
80 |
64 |
2,54 |
|
1″1/4 |
32 |
118 |
20 |
190 |
95 |
64 |
4,50 |
|
1″1/2 |
40 |
134 |
20 |
190 |
110 |
64 |
6,80 |
|
2″ |
50 |
144 |
20 |
220 |
120 |
40 |
8,20 |
|
2″1/2 |
65 |
160 |
22 |
285 |
130 |
40 |
10,15 |
|
3″ |
80 |
200 |
26 |
310 |
145 |
40 |
20,95 |
|
4″ |
100 |
240 |
26 |
310 |
160 |
16 |
33,82 |
