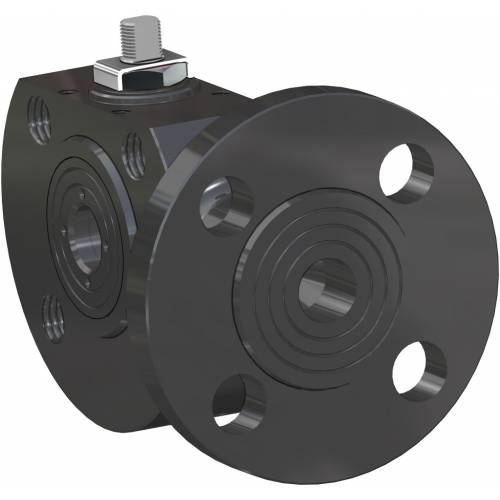

Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 40bar
Range temperatura : 120/200°C
Tipo attacco : Flangiato
Descrizione
Caratteristiche tecniche:
- Norme per flange d'attacco: UNI 2223 e 2229 PN 40 (DN 65 DN100 PN 16) DIN 2501 BL.1
- Prescrizioni generali BS 5351 (Fire safe BS 6755 a richiesta)
- Temperatura di utilizzo da -10°C a +150°C (+200°C con guarnizioni speciali)
- Pressione di utilizzo PN 40 (DN 65 DN 100 PN 16)
- Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici
- Passaggio ridotto
- Esecuzioni speciali a richiesta
- Corpo in A105 LF2 per -20°C
- Guarnizioni di tenuta in PTFE caricato vetro; PTFE caricato carbografite
- Sfera a "T" con ingresso solo su porta 3
Per altre applicazioni contattare il nostro ufficio tecnico
Disponibile anche con Attuatore Pneumatico e/o Elettrico.

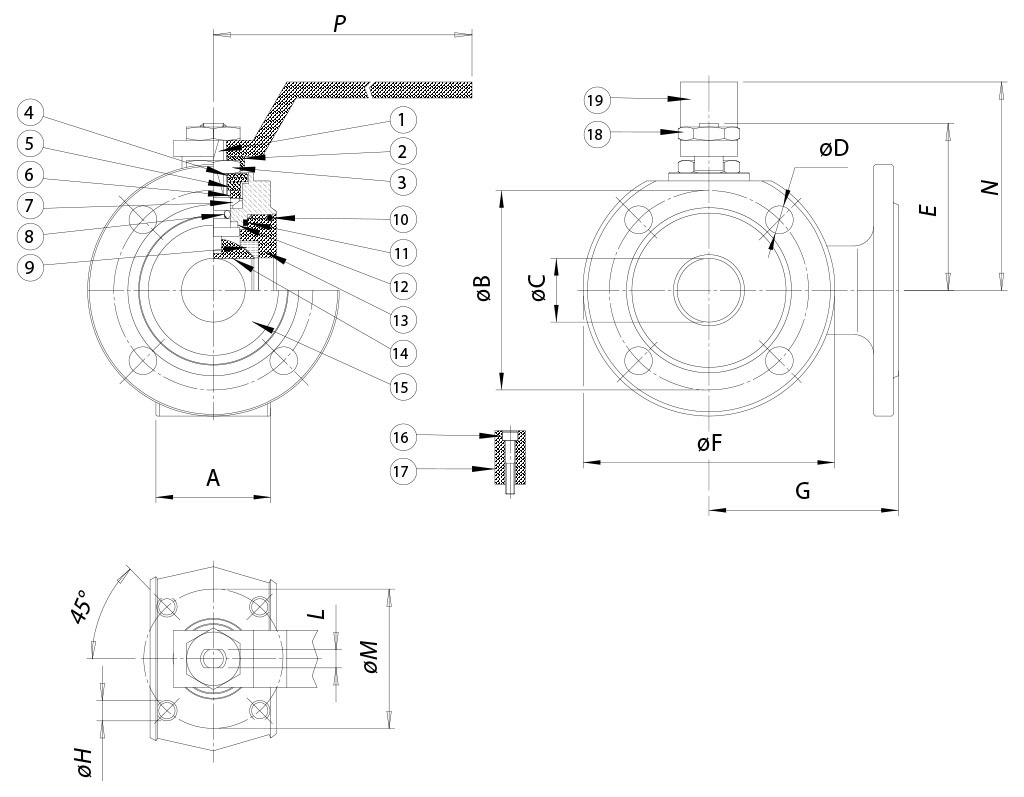

Tabella tecnica : VALVOLA A SFERA IN ACCIAIO AL CARBONIO 3 VIE FLANGIATA PN 40 SFERA A “L”
| Size | A | øB | øC | øD | E | øF | G | øH | L | øM | N | P |
| DN15 | 35 | 65 | 10 | M12X4 | 48 | 90 | 85 | M5 | 6 | 36 | 65 | 140 |
| DN20 | 38 | 75 | 15 | M12X4 | 51 | 100 | 90 | M5 | 6 | 36 | 70 | 140 |
| DN25 | 43 | 85 | 20 | M12X4 | 62,5 | 110 | 90 | M5 | 8 | 42 | 82 | 180 |
| DN32 | 54 | 100 | 25 | M16X4 | 67 | 130 | 105 | M5 | 8 | 42 | 85 | 180 |
| DN40 | 66 | 110 | 32 | M16X4 | 80 | 140 | 120 | M6 | 10 | 50 | 102 | 230 |
| DN50 | 83 | 125 | 40 | M16X4 | 87 | 150 | 130 | M6 | 10 | 50 | 110 | 230 |
| DN65 | 103 | 145 | 50 | M16X4 | 119,5 | 175 | 150 | M8 | 14 | 70 | 137,5 | 350 |
| DN80 | 122 | 160 | 65 | M16X8 | 129,5 | 190 | 175 | M8 | 14 | 70 | 150 | 350 |
| DN100 | 153 | 180 | 78 | M16X8 | 148,5 | 220 | 185 | M10 | 16 | 102 | 165 | 508 |
