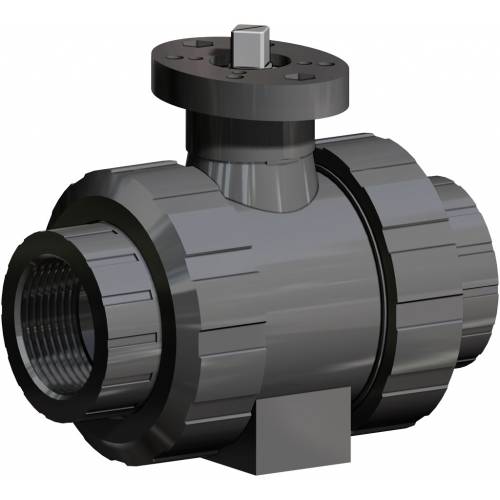

VALVOLA A SFERA IN PVC 2 VIE PASSAGGIO INTEGRALE

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Descrizione

Caratteristiche tecniche:
- Temperatura di esercizio da 0°C a 80°C

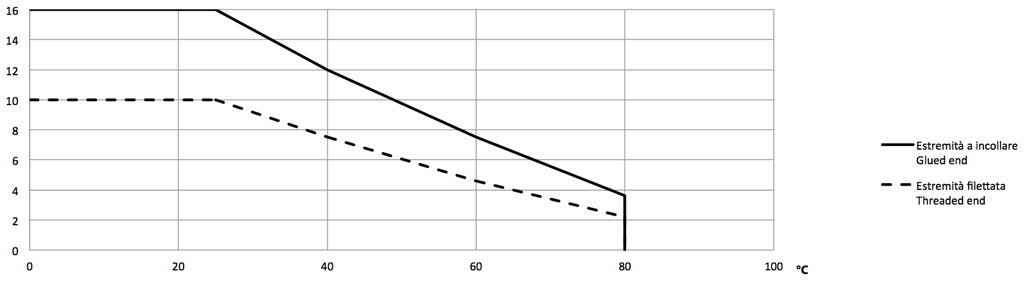

- Pressione di esercizio: vedi diagramma
- Applicazione per sostanze chimiche o fluidi ai quali il PVC è chimicamente resistente
- Attacchi filettati femmina a norma DIN/ISO 228/1; da incollare a norma ISO 727 UNI EN 1452
- PN 16 sino a 20°C se classificata Chimicamente Resistente,con fluido impiegato per le valvole con attacchi da incollare, PN10 per attacchi filettati.

Esecuzioni speciali a richiesta:
- Contattare il nostro ufficio commerciale.

Disponibile anche con Attuatore Pneumatico e/o Elettrico.

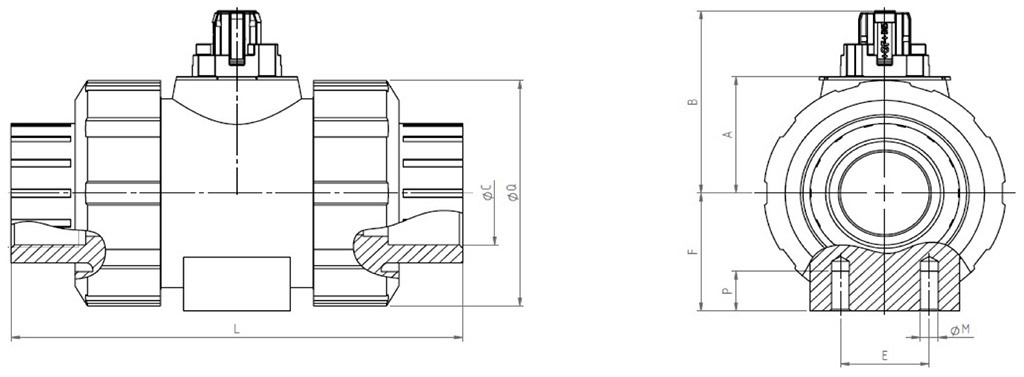

Tabella tecnica : VALVOLA A SFERA IN PVC 2 VIE PASSAGGIO INTEGRALE



Size



A filettato



A incollare



B



C filettato



C incollare



D



E



F



G



H



L



øM



N



P

3/8″ 103 103 54 3/8″ 16 58 29 10 12 11 42 36 5,5 5,5
1/2″ 110 103 54 1/2″ 20 58 29 15 12 11 42 36 5,5 5,5
3/4″ 116 115 65 3/4″ 25 73,5 34,5 20 12 11 50 36 6,5 5,5
1″ 134 128 73 1″ 32 74 39 25 12 11 50 36 6,5 5,5
11/4″ 153 146 86 11/4″ 40 97 46 32 16 14 70 50 8,5 6,5
11/2″ 156 164 98 11/2″ 50 104 52 40 16 14 70 50 8,5 6,5
2″ 186 199 122 2″ 63 114 62 50 16 14 70 50 8,5 6,5
21/2″ 235 235 164 21/2″ 75 119 87 65 16 14 70   9
3″ 270 270 203 3″ 90 132 105 80 16 14 70   9
4″ 308 308 238 4″ 110 150 129 100 19 17 70   9
